通过Tinc实现内网穿透

Tinc是一个开源的组网软件，相比之前的《通过ZeroTier实现内网穿透》，Tinc的配置较为繁琐（ZeroTier配置更简单，只需要注册账号然后加入网络即可）。但ZeroTier无论是用官方提供的服务，还是自建Moon或planet服务器，都绕不开官方的节点，会有比较高的延迟。Tinc是完全开源的，完全由自己部署搭建，稳定性要高很多。

准备

使用Tinc组网，需要有一台具有公网IP的服务器。我这里准备了一台阿里云的服务器（Centos7）。

安装

Tinc 没有服务端和客户端的区别，要加入Tinc组成的网络，都需要下载并安装对应的软件。

CentOS

yum install tinc

Android
Tinc App

IOS(需越狱)
Cydia packages

Windows
官方下载地址

准备工作

为Tinc将组建的这个网络取一个名字，这里取名：dock。同时想清楚有哪些设备要加入到这个网络，以及这些设备使用的IP地址及子网掩码。

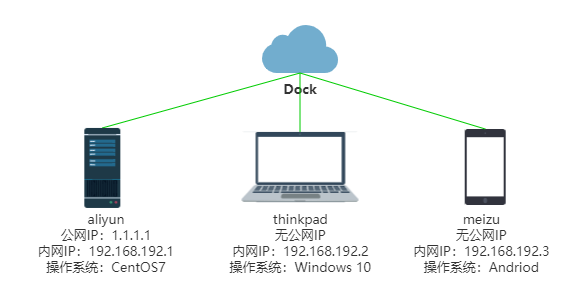

本文将会有三个设备加入这个网络，分别是aliyun(阿里云服务器，有公网IP，操作系统：CentOS7)、thinkpad(笔记本电脑，无公网IP，操作系统：Windows10)、meizu(安卓手机，无公网IP)

配置aliyun节点

aliyun节点是CentOS7操作系统，通过yum install tinc安装好tinc后，输入tincd --version如果正确显示版本号则说明安装成功。

创建主要配置文件

上一步已经想好了网络名：dock，那么创建/etc/tinc/dock文件夹。如果你取的网络名是hello，那么创建/etc/tinc/hello文件夹。创建好文件夹后，目前dock文件夹是空文件夹，什么也没有，接下来将创建这些文件。本例子最终配置好后的dock目录有如下文件：

└── dock
    ├── hosts
    │   ├── aliyun
    │   ├── thinkpad
    │   └── meizu
    ├── rsa_key.priv
    ├── tinc.conf
    ├── tinc-down
    └── tinc-up

2 directories, 7 files

tinc.conf：该文件主要描述了当前节点的名字，使用的虚拟网卡等。
rsa_key.priv：该文件是私钥文件，由tincd工具生成。
tinc-up：网络建立前需要执行的操作
tinc-down：网络建立后需要执行的操作
hosts文件夹：该文件夹存放当前网络所有节点的配置文件，本文有三个节点，那么有三个文件，文件名为节点名。节点名在tinc.conf中已设置。

tinc.conf

tinc.conf文件的内容如下：

Name = aliyun
Interface = tinc

该文件设置了当前节点的名字为：aliyun，虚拟网卡的名字为tinc。更多的配置项可以查看官网文档。

tinc-up

tinc-up文件的内容如下：

#!/bin/sh
ifconfig $INTERFACE 192.168.192.1 netmask 255.255.255.0

该文件起到的作用是设置了当前节点虚拟网卡的IP地址为 192.168.192.1，子网掩码为：255.255.255.0

tinc-down

tinc-down文件的内容如下：

#!/bin/sh
ifconfig $INTERFACE down

rsa_key.priv

该文件在后面由tincd生成，此处先跳过

设置可执行权限

chmod +x tinc-up tinc-down

创建节点配置文件

有多少个节点，就要在/etc/tinc/dock/hosts文件夹创建多少个文件。下面先创建并设置好aliyun节点，另外两个节点只需要复制aliyun的然后稍加修改即可。

创建aliyun文件

新建/etc/tinc/dock/hosts文件夹，然后创建/etc/tinc/dock/hosts/aliyun文件，内容如下：

Subnet=192.168.192.1/32
Address=1.1.1.1
Port=1655

该文件描述了aliyun节点信息，Subnet是当前节点在dock网络中的IP地址，Address是当前节点的公网IP地址（没有公网IP则不填写该行），Port为tinc使用的端口号（默认为655，如果你不打算更改，也可以不填写该行）。
注意在系统防火墙和服务器安全组中放行1655端口。
更多配置项可以查看官方文档。

生成aliyun节点秘钥对

cd /etc/tinc
tincd -n dock -K 4096

执行命令后，按两次回车将自动在/etc/tinc/dock文件夹下新增一个私钥文件：rsa_key.priv，公钥信息则自动添加到了/etc/tinc/dock/hosts/aliyun文件的末尾：

创建thinkpad文件

将/etc/tinc/dock/hosts/aliyun复制为将/etc/tinc/dock/hosts/thinkpad，打开thinkpad文件，修改为如下信息：

Subnet=192.168.192.2/32
Port=1655
-----BEGIN RSA PUBLIC KEY-----
...<此处省略>...
-----END RSA PUBLIC KEY-----

相比aliyun节点，thinkpad节点修改了两处信息：
1.修改了Subnet，将IP地址改为了192.168.192.2
2.删掉了Address行（因为该节点没有公网IP）

创建meizu文件

将/etc/tinc/dock/hosts/aliyun复制为将/etc/tinc/dock/hosts/meizu，打开meizu文件，修改为如下信息：

Subnet=192.168.192.3/32
Port=1655
-----BEGIN RSA PUBLIC KEY-----
...<此处省略>...
-----END RSA PUBLIC KEY-----

相比aliyun节点，meizu节点修改了两处信息：
1.修改了Subnet，将IP地址改为了192.168.192.3
2.删掉了Address行（因为该节点没有公网IP）

启动tinc服务

以调试方式启动

该方式可以实时查看日志信息

tincd -n dock -D -d3

以后台服务方式启动

systemctl enable tinc@dock
systemctl start tinc@dock
systemctl status tinc@dock

至此，aliyun节点已配置完成。

配置thinkpad节点

安装tinc

thinkpad节点是Windows 10操作系统，通过安装包安装好后，默认会安装到C:\Program Files (x86)\tinc目录。

创建虚拟网卡

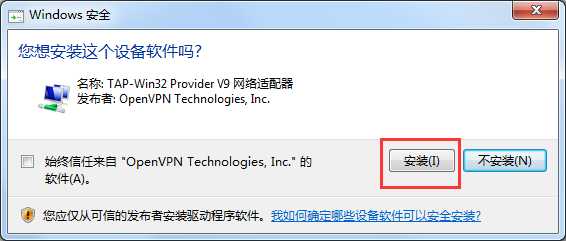

右键用管理员权限打开tap-win64/addtap.bat

创建完成后将多出一个网络连接图标：

更改虚拟网卡名字

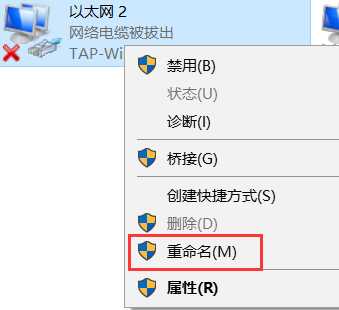

找到写有TAP-Win32-Adapter V9的那个网络适配器, 为它起一个别名, 后面配置文件中会用到, 这里起的别名为tinc

创建主要配置文件

在tinc安装目录创建dock文件夹，创建好文件夹后，目前dock文件夹是空文件夹，什么也没有，但最终配置好后的dock文件夹有如下文件夹和文件：

└── dock
    ├── hosts
    │   ├── aliyun
    │   ├── thinkpad
    │   └── meizu
    ├── rsa_key.priv
    ├── tinc.conf
    ├── tinc-down.bat
    └── tinc-up.bat

文件夹和文件的含义与上面aliyun节点章节一致，这里不多作说明。只不过windows系统下tinc-up和tinc-down文件都多一个后缀名.bat

tinc.conf

tinc.conf文件的内容如下：

Name = thinkpad
Interface = tinc
ConnectTo = aliyun

Interface为虚拟网卡的名字，上一步已设置为tinc。ConnectTo 指定启动时要连接的其他节点。如果没有使用 ConnectTo 指定主机，tinc 将不会尝试连接到其他节点，而只会监听传入的连接。

tinc-up.bat

tinc-up.bat文件的内容如下：

netsh interface ip set address tinc static 192.168.192.2 255.255.255.0

tinc-down.bat

windows系统不需要这个文件，保持为空即可。

rsa_key.priv

该文件直接从aliyun节点中拷贝过来。

创建节点配置文件

hosts文件夹中的文件直接从aliyun节点中的/etc/tinc/dock/hosts/中拷贝过来。

启动tinc服务

以调试方式启动

管理员身份运行cmd，进入tinc安装目录，执行如下命令：

tincd.exe -n dock -D -d3

以服务方式启动

管理员身份运行cmd，进入tinc安装目录，执行如下命令：

tincd.exe --net=dock

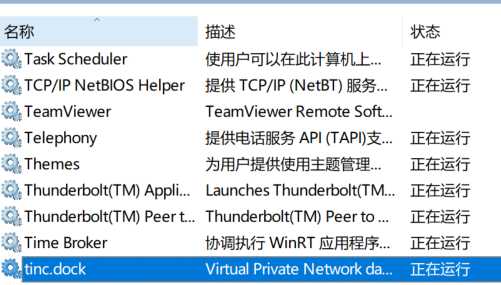

命令执行后，将会在服务中多出一个tinc.dock服务。

在tinc.dock服务名上右键，选择启动即可。

测试是否连通

在aliyun节点 ping thinkpad节点的IP：192.168.1.2或者在thinkpad节点 ping aliyun节点的IP：192.168.1.1，如果可以互相ping通，则说明配置成功。

至此，thinkpad节点已配置完成。

配置meizu节点

meizu节点是安卓系统，需要下载第三方提供的APP，下载地址：https://tincapp.pacien.org/

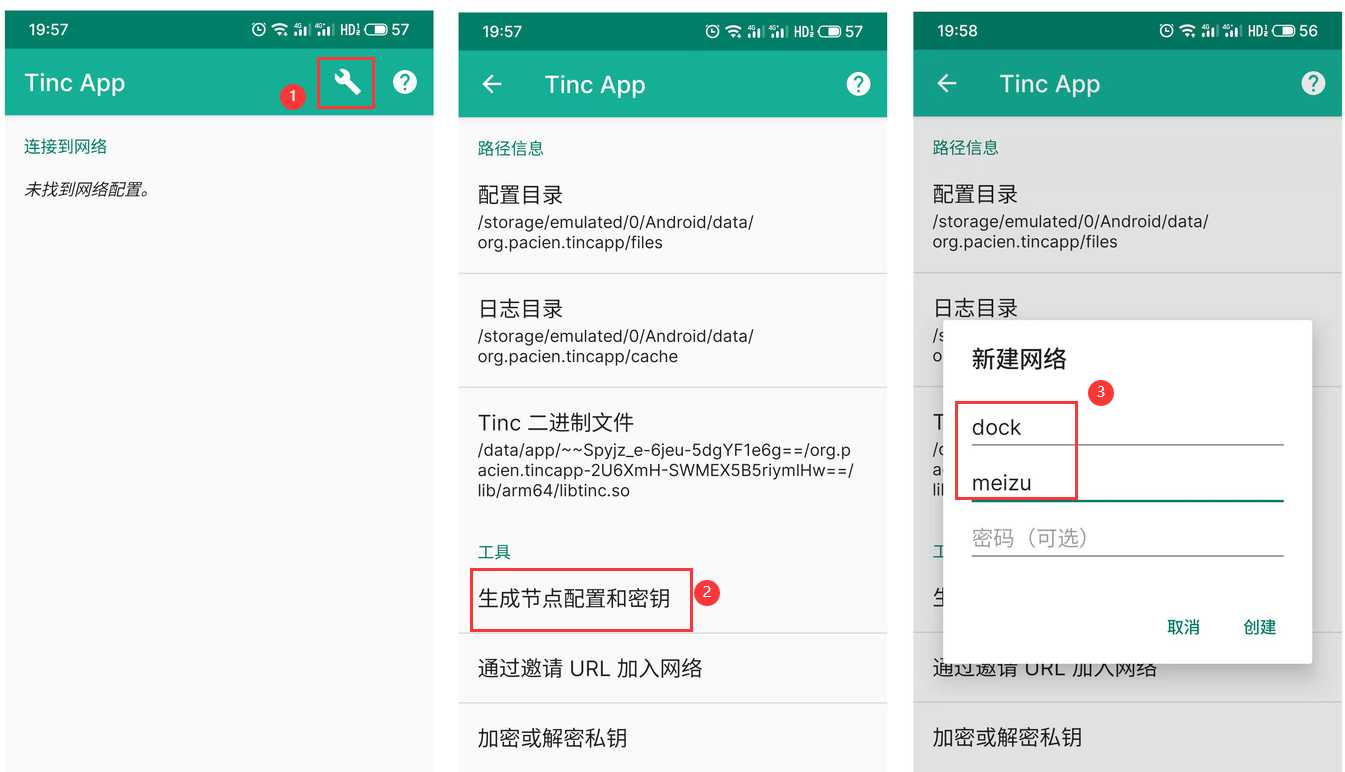

创建主要配置文件

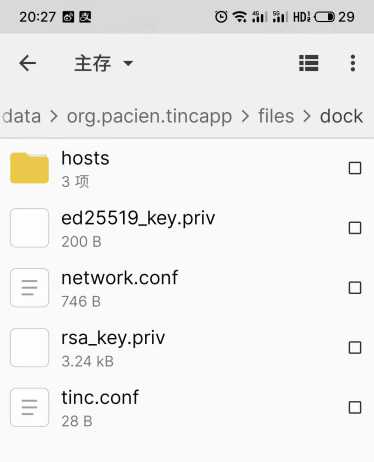

创建后，会自动在/storage/emulated/0/Android/data/org.pacien.tincapp/files目录下生成dock文件夹：

这时候借助安卓上的文件管理软件（我用的是CX文件管理器，可以连接FTP，方便传输文件）打开并修改以下文件：

tinc.conf

Name=meizu
ConnectTo=aliyun

network.conf

打开（去掉前面的#）并修改以下两项配置：

Address=192.168.192.3/32
Route=192.168.192.0/24

rsa_key.priv

删除该文件，然后从aliyun节点的/etc/tinc/dock/rsa_key.priv中拷贝过来。

ed25519_key.priv

该文件不用修改

创建节点配置文件

hosts文件夹中的文件直接从aliyun节点中的/etc/tinc/dock/hosts/中拷贝过来。

启动tinc服务

返回Tinc App主页，点击网络名称即可

至此，meizu节点已配置完成。

常用命令

关闭tinc服务

pkill -9 tincd
